一、輥壓機工作原理
輥壓機應用高壓料層粉碎能耗低的原理，采用單粒粉碎群體化的工作方式。脆性物料經過高壓擠壓（該機在壓力區的壓力約為150MPa）使物料的粒度迅速減小，小于0.08mm的細粉含量達到20~30%，小于2mm的物料達到70%以上，并且在所有經擠壓的物料中存在有大量的裂紋，使物料在下一個工序中粉磨時，所需的能耗大幅度降低。采用此設備的粉磨系統比采用該設備的粉磨系統可增產50~200%，單產電耗可降低20~35%。并且由于磨損小，使得單位磨耗大為降低，同時設備工作的噪音、揚粉等均較小，改善了工人勞動環境，充分顯示出其卓越的經濟效益和社會效益。
輥壓機對物料進行有效粉碎采用的是大能量一次性輸入的單顆粒粉碎群體化，亦即粒間粉碎的原理。其實現粉碎原理的方式是采用一對相向轉動的磨輥，一只為活動輥，一只為固定輥。其中活動輥軸承座與提供壓力的液壓系統相連，固定輥固裝在主機架內腔。活動輥在液壓系統壓力的作用下向物料施以高壓，將持續通過兩磨輥之間壓力區的物料以擠壓粉碎的方式有效粉碎。通過高倍顯微鏡觀察，可以發現被粉碎的物料表面布滿裂紋，這說明不僅物料的粒度被大幅度減小，其易磨性也獲得顯著改善，這將對粉磨系統的大幅度增產節能起到至關重要的作用。
二、輥壓機發展及鵬飛輥壓機的特點
（1） 輥壓機設備制造技術和工藝配套技術兩方面問題的解決使擠壓粉磨技術登上了一個新的臺階，為今后大面積推廣應用該技術奠定了堅實的基礎。近年來，國家水泥產業結構大幅度調整，淘汰立窯，發展新型干法旋窯，旋窯向大型化發展，2500t/d和5000t/d 熟料生產線已成為市場發展的主要方向，因此，輥壓機裝備大型化勢在必行。近年來國產工業持續發展，設備加工能力和加工質量穩步提高，為大型化設備國產化創造了奠定了基礎，同樣也為大型輥壓機國產化創造了有利條件。根據市場需求，我們先后開發出了裝機功率為2×500的G140系列、2×900的G150系列、2×1120的G160系列的大型輥壓機，分別配置3.8×13m、4.2×13m球磨機開路或圈流操作，水泥粉磨系統臺時產量可達到120～180t/h。取得使磨機增產100%，節電30%的效果。
（2） 鵬飛輥壓機技術特點
1）先進的輥套式結構及焊接材料工藝使輥面壽命大幅度提高，運行成本大幅度降低；
2） 恒壓力設計理念和獨特的結構設計，使液壓系統更加可靠；
3） 簡捷的扭矩支撐裝置使輥壓機運行更加平穩；
4） 先進的檢測和自動化控制系統保證了輥壓機安全可靠的運行。
三、輥壓機技術參數
|
序號
|
產品系列
|
型號、規格
|
輥子直徑
|
輥子寬度
|
入料粒度
|
入料溫度
|
電機功率
|
通過量
|
|
（mm）
|
（mm）
|
（mm）
|
(℃)
|
（Kw）
|
（t/h）
|
|
1
|
120系列
|
PFG120-45
|
1200
|
450
|
<60
|
<130
|
2×220
|
120-155
|
|
2
|
PFG120-50
|
1200
|
500
|
<60
|
<130
|
2×250
|
135-170
|
|
3
|
*PFG120-80
|
1200
|
800
|
<25
|
<100
|
2×250
|
80-105
|
|
4
|
140系列
|
PFG140-65
|
1400
|
650
|
<60
|
<130
|
2×500
|
235-300
|
|
5
|
PFG140-70
|
1400
|
700
|
<60
|
<130
|
2×500
|
255-320
|
|
6
|
PFG140-80
|
1400
|
800
|
<60
|
<130
|
2×500
|
290-365
|
|
7
|
150系列
|
PFG150-100
|
1500
|
1000
|
<70
|
<130
|
2×710
|
410-505
|
|
8
|
PFG150-110
|
1500
|
1100
|
<80
|
<130
|
2×710
|
450-555
|
|
9
|
160系列
|
PFG160-120
|
1600
|
1200
|
<80
|
<130
|
2×900
|
575-675
|
|
10
|
PFG160-140
|
1600
|
1400
|
<80
|
<130
|
2×1120
|
675-785
|
|
11
|
180系列
|
PFG180-160
|
1800
|
1600
|
<80
|
<130
|
2×1600
|
945-1100
|
|
12
|
200系列
|
PFG200-180
|
2000
|
1800
|
<80
|
<130
|
2×2000
|
1245-1455
|
帶*號為礦渣粉磨專用
四、工藝系統配置 及工藝流程圖
(a)水泥聯合粉磨工藝系統配置
|
球磨機規格
|
輥壓機規格
|
分級機類型
|
產量（t/h）
|
|
Φ3.2x13m
|
PFG120-45 PFG120-50
|
DSF型打散分級機 V-PF型選粉機
|
65-110
|
|
PFG140-80 PFG150-100
|
V-PF型選粉機
|
|
Φ3.8x13m
|
PFG140-65 PFG140-80
|
DSF型打散分級機
|
102-160
|
|
PFG150-100 PFG160-120
|
V-PF型選粉機
|
|
PFG160-140
|
轉子氣流分級機
|
|
Φ4.2x13m
|
PFG140-80 PFG150-100
|
DSF型打散分級機
|
135-220
|
|
PFG160-120 PFG160-140
|
V-PF型選粉機
|
|
PFG180-160
|
轉子氣流分級機
|
|
Φ4.5x14.5m
|
PFG180-160
|
V-PF型選粉機
|
180-240
|
|
PFG200-180
|
轉子氣流分級機
|
230-270
|
|
Φ5.0x15m
|
PFG200-180
|
V-PF型選粉機
|
290-320
|
注：以上為球磨機系統采用閉路生產42.5普通硅酸鹽水泥，比表面積330~350m2/kg時的常規配置范圍。針對具體項目，根據生產規模、原料品種及易磨性、水泥性能等方面的要求，選擇最合適的配置方案。（磨機建議采用篩分磨改造及磨內噴水裝置）。
(b)水泥聯合粉磨工藝流程圖

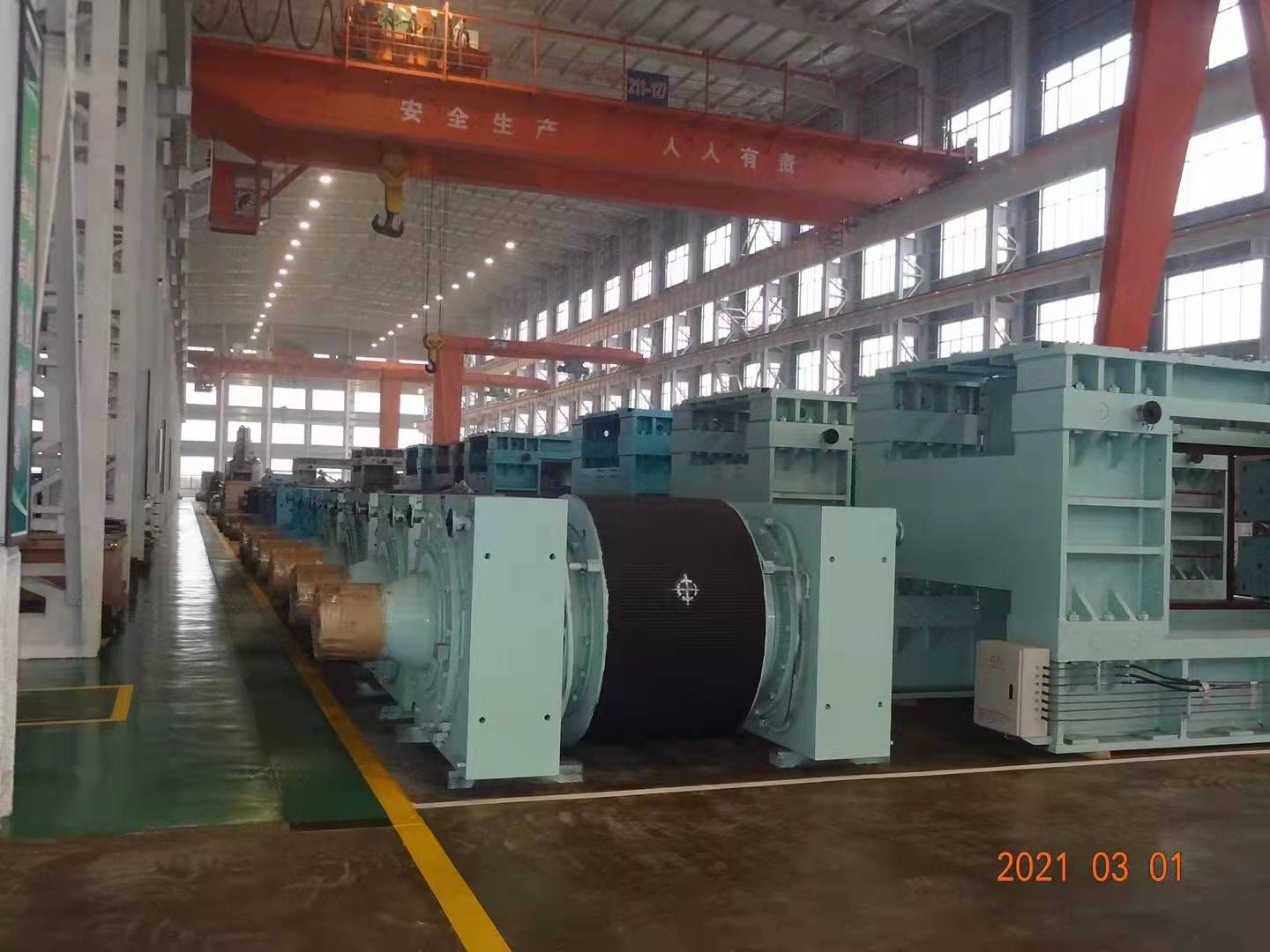

五、輥壓機生產車間圖片
